Blum Movento Blumotion S ladegeleider set, 650 mm, 60 kg

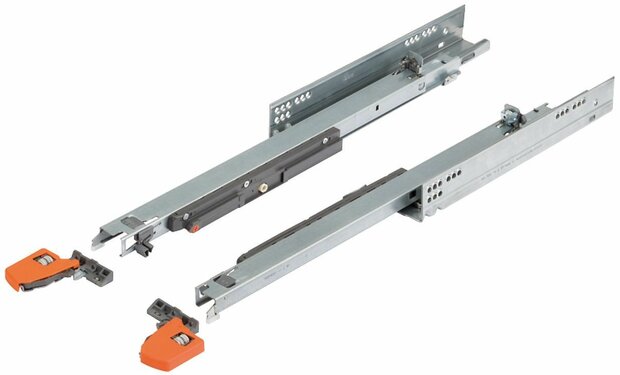

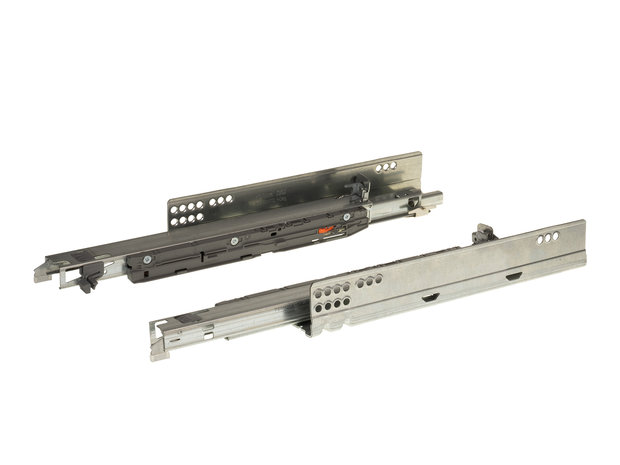

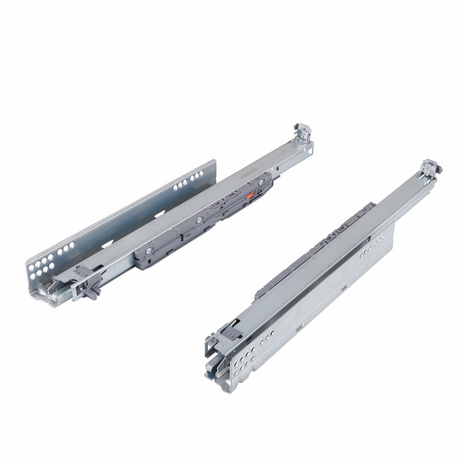

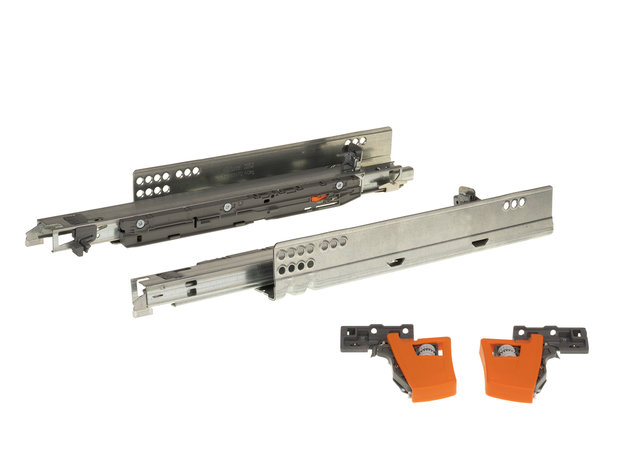

Een Blum Movento lade maken doe je met behulp van deze Movento S ladegeleiders. De Blum Movento S ladegeleider set (766H6500S) is voorzien van geïntegreerde demping, ofwel softclose. Bij de Blum ladegeleiders noemen we dit ook wel Blumotion. De Blum Movento Blumotion S geleiders worden aan de onderzijde van de lade gemonteerd en zorgen voor zeer hoge stabiliteit. De Blum Movento S is optioneel uit te breiden met een Tip-on eenheid. Daarmee is het mogelijk om de lade ook greeploos te openen. De Tip-on eenheid moet wel even apart besteld worden. Zonder deze eenheid zal de ladegeleider alleen gedempt sluiten. De Tip-on eenheid kun je hier vinden. Bij de Movento S ladegeleiders (set voor één lade) zijn ook twee koppelingen inbegrepen (links en rechts).



Technische specificaties - montage Blum Movento Blumotion S

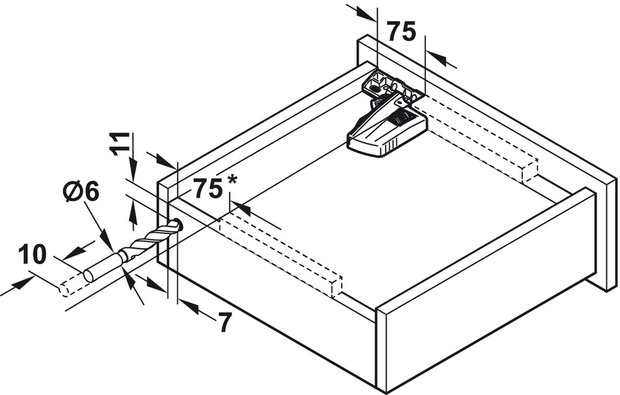

De Movento S geleiders zijn beide aan de achterzijde voorzien van een haak. In de achterzijde van de lade moeten twee gaten geboord worden met een diameter van 6 mm. Wanneer de lade op de ladegeleiders gezet wordt zullen de haken in deze gaten schuiven. De meegeleverde koppelingen worden aan de voorzijde onder de lade gemonteerd. Met de koppeling wordt de lade aan de ladegeleiders gekoppeld. Door de koppelingen in te drukken kan de lade eenvoudig van de geleiders genomen worden.

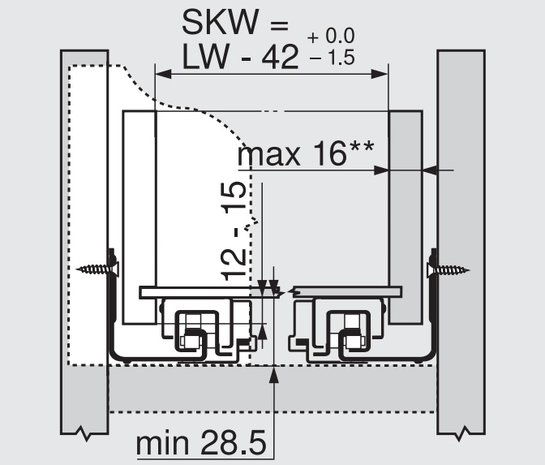

Bij de afbeeldingen ziet u een doorsnede van de lade die op de Blum Movento S is gemonteerd. De zijwand van de lade mag maximaal 16 mm dik zijn. De afstand van de onderzijde van de geleider tot de onderzijde van de lade is 28,5 mm. De binnenwerkse maat van de lade (LKW) is te berekenen door de binnenwerkse kastbreedte (LW) te verminderen met 42 mm.
